ソーラーパネルをインバータに接続する方法: 完全ガイド

PV パネルは DC 電力を生成し、インバーターはそれを使用可能な AC 電力に変換します。このガイドでは、簡単な手順でソーラー パネルをインバーターに接続する方法について説明します。また、充電コントローラーとバッテリーの接続手順についても説明します。

ソーラーパネルをインバータに接続する方法

まず、必要な太陽光発電量を把握する必要があります。そのためには、太陽光パネルをインバーターに接続する前に、太陽光発電で稼働させたいすべての機器の消費電力を合計してください。そうすることで、必要なパネルの枚数とインバーターの容量を判断できます。

ソーラーパネルは、必要な電圧と電流出力に応じて、直列、並列、またはその両方の組み合わせで配線できます。手順を見てみましょう。

太陽光パネルを直列に配線する

ステップ1：これは、1つのパネルのプラス端子を次のパネルのマイナス端子に接続し、これを繰り返すことを意味します。

ステップ2：この出力電圧は、直列接続されたパネルの最初と最後の端子で測定できます。

太陽光パネルを並列に配線する

ステップ1：すべてのパネルのプラス端とマイナス端を接続します。

ステップ2：並列接続の任意の端子で出力電流を測定できます。

両方のオプションの長所と短所は次のとおりです。

接続タイプ	メリット	デメリット
並列シミュレーションの設定	太陽光発電システムの効率は高い	配線サイズとコンポーネントが大きくなる可能性がある
	アレイの遮光性能は向上した	太陽光パネルの複雑な配線
	1枚のソーラーパネルが故障しても出力は継続する	長距離配線には適さない
シリーズ	出力電圧は高い	太陽光発電システムの効率は低い
	ソーラーパネルの簡単な配線	あらゆる太陽電池モジュールの影に敏感
	長距離配線に最適	太陽光パネルが1枚故障すると出力に影響が出る

太陽光パネルの直並列配線

これは直列配線と並列配線を組み合わせた方式で、パネルを直列に接続し、さらに並列に接続します。これにより、インバーターの電圧と電流を変更できます。しかし、この方式では配線や部品が増え、損失や効率の低下を招く可能性があります。

それでは、ソーラーパネルをインバーターとバッテリーに接続する方法を詳しく見ていきましょう。

こちらもご覧ください：ソーラーパネルが接続されていない場合、どうなりますか？

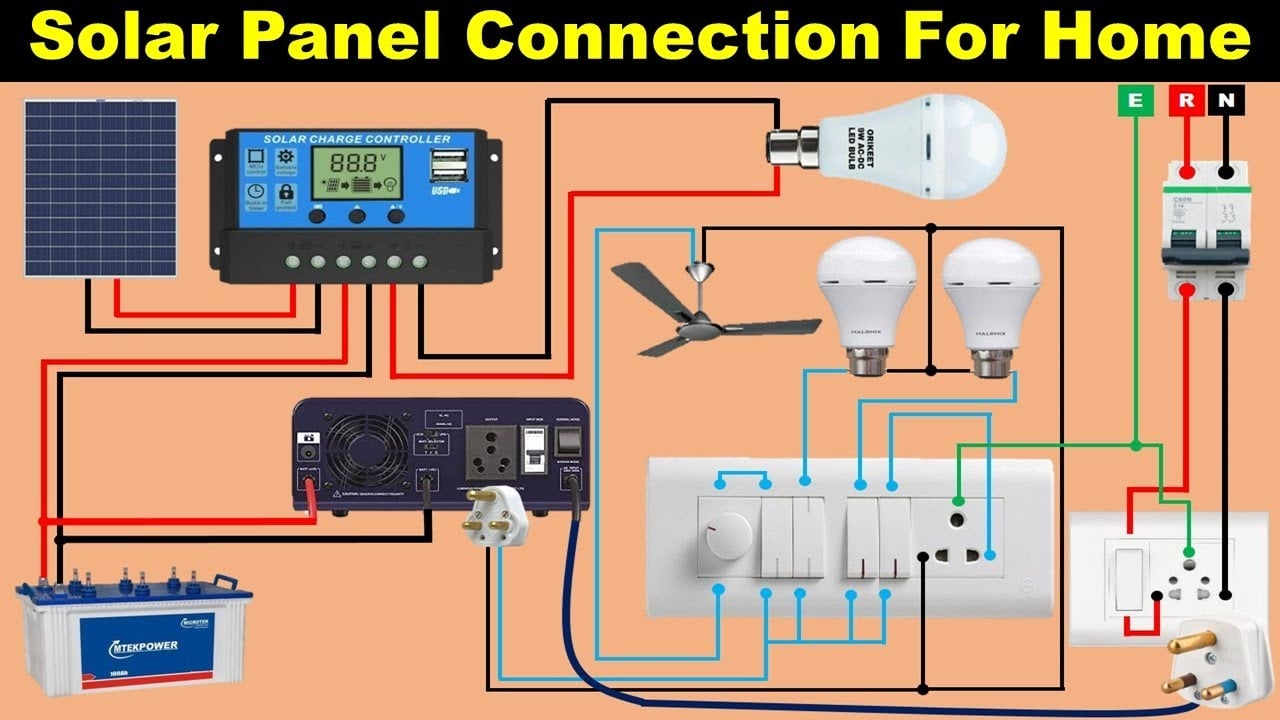

太陽光パネルを家庭用インバータに接続する方法

太陽光パネルに使用するインバーターの種類は、パネルとの接続方法によって異なります。ストリングインバーター、マイクロインバーター、パワーオプティマイザーなどが使用できます。太陽光パネルを希望の構成で配線したら、適切なコネクタとケーブルを使用してインバーターに接続する必要があります。

接続手順は次のとおりです。

ステップ1：パネル接続部のプラス端子とマイナス端子、およびインバーターの対応するDC入力端子の位置を確認します。

ステップ2：赤いケーブルとコネクタを使用して、パネル接続部のプラス端子をインバータのプラス端子に接続します。

ステップ3：黒色のケーブルとコネクタを使用して、パネル接続部のマイナス端子をインバータのマイナス端子に接続します。

ステップ4：ケーブルとコネクタをケーブルタイ、クリップ、またはコンジットで固定し、日光、湿気、または熱にさらされないようにしてください。

これらは通常、パネルキットに同梱されており、逆極性を防止し、安全で耐候性のある接続を確保するように設計されています。

注：ケーブルはご使用のシステムに適合し、適切な絶縁と保護を備えている必要があります。

また、弊社のブログ記事「自宅にソーラーインバーターを設置する方法【ステップバイステップガイド】」もぜひご覧ください。

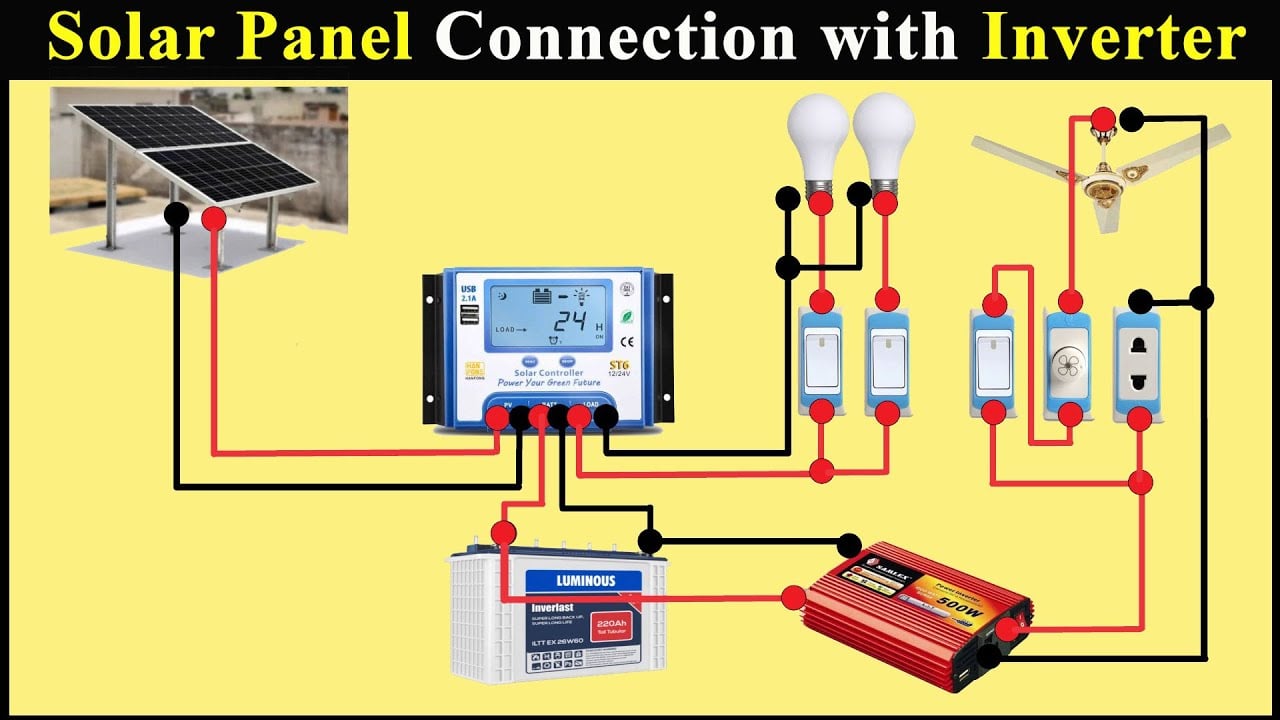

インバーターをバッテリーに接続する方法

ソーラーパネルをインバーターに配線した後、インバーターと充電コントローラーをバッテリーに接続する必要があります。これにより、パネルによって生成された余剰電気を蓄え、必要なときに使用できるようになります。

これに続く手順は次のとおりです。

ステップ1：インバーターの設置場所として、十分な換気、アクセス性、バッテリーとの近接性を確保できる適切な場所を選びます。

ステップ2：インバーターの電源がオフになっていることを確認し、インバーター、充電コントローラー、バッテリーのプラス（+）端子とマイナス（-）端子の位置を確認します。端子がマークされていて、アクセスしやすいことを確認してください。

ステップ3：インバーター、充電コントローラー、バッテリーの仕様に合わせて、同じ長さと太さのケーブルを4本切り出します。ケーブルの両端の被覆を剥がし、リング端子を取り付けます。

ステップ4：プラスケーブルとマイナスケーブルの一方の端をインバーターの対応する端子に接続し、もう一方の端をバッテリーの対応する端子にそれぞれ接続します。

ステップ5：プラスケーブルとマイナスケーブルの一方の端をそれぞれ充電コントローラーの対応する端子に接続し、もう一方の端をバッテリーの対応する端子に接続します。

ステップ6：仕様に従って、インバーターと充電コントローラーの両方のプラス端子とバッテリーの間にヒューズまたは回路ブレーカーを取り付けます。

ステップ7：インバーターと充電コントローラーの電源を入れ、ディスプレイに表示される電圧と電流を確認します。それらが許容範囲内であり、エラーや警告がないことを確認してください。

注：必ず指示と安全上の注意事項に従い、システムが適切に接地され、ヒューズが取り付けられていることを確認してください。

こちらもご覧ください：5000ワットインバーターにはバッテリーがいくつ必要ですか？

ソーラーパネルを48Vインバータに接続する方法

48V インバータを使用する場合は、上記と同じ手順に従ってソーラー パネルに接続できます。ただし、ソーラー パネルを配線する方法は、システムの設計とパネルの電圧によって異なります。

考えられるシナリオをいくつか挙げます。

1. 12Vパネルの場合は、4枚を直列に接続して48Vの入力電圧を得てください。これにより電圧が上昇し、電流が低減され、感度が向上します。バッテリーがある場合は、充電コントローラーを使用してください。

2. 24Vパネルの場合は、2枚を直列に接続して48V入力にします。これにより電圧は上昇しますが、以前ほどではありません。充電コントローラーの使用も推奨します。

3. 48Vパネルの場合は、48V入力となるように並列配線してください。これにより電流は増加しますが、より太く高価なケーブルと部品が必要になります。バッテリー（もしあれば）には充電コントローラーは不要です。

免責事項：このガイドは教育目的のみを意図したものであり、専門的なアドバイスを提供するものではありません。太陽光パネルやインバーターを自分で設置することは、複雑で危険を伴う作業となる可能性があります。

インバーターなしでソーラーパネルを使用できますか?

はい、可能です。ただし、直流電源を必要とする特定の用途に限ります。また、太陽光パネルからの電圧は変動する可能性があり、機器を損傷する恐れがあるため、効率的または安全とは言えない場合があります。

交流電源を使用するほとんどの家電製品にはインバーターが必要です。インバーターを使用することで、太陽光発電をより効率的に利用し、家電製品の損傷を防ぐことができます。また、バッテリーバックアップシステムと充電コントローラーを使用して充電を制御する場合にも、インバーターは不可欠です。

このガイドでは、ソーラーパネルをインバーターに配線し、その後バッテリーに接続する方法を学習しました。ただし、電力システムに適したデバイスと接続タイプを選択することをお勧めします。安全性が重要であることを忘れないでください。そのため、自分で作業を試みる前に、必ず認定電気技師から専門的なアドバイスを受けてください。
